Doanh nghiệp đã mua phần mềm ERP, đã triển khai MES, nhưng số liệu vẫn về trễ nửa ca. Lý do thường không nằm ở phần mềm. Nó nằm ở chiếc máy tính đặt cạnh chuyền: một bộ máy để bàn văn phòng kê trên bàn sắt, bàn phím bám dầu, chuột mất bi, màn hình mờ vì lớp bụi mỏng. Công nhân đeo găng không bấm được, phải tháo găng ra gõ, rồi ghi tạm vào sổ để cuối ca nhập một lần.
Bài này nói về máy tính nhập liệu tại nhà máy: chiếc máy đặt tại trạm làm việc để công nhân báo sản lượng, quét mã lô, in tem nhãn và xem lệnh sản xuất. Máy này hỏng vặt hoặc khó dùng thì dữ liệu vào ERP/MES thiếu và trễ, dù phần mềm tốt đến đâu. Thông số thiết bị trong bài lấy từ trang sản phẩm và datasheet chính thức của Advantech và Cincoze tại thời điểm viết.
Trạm nhập liệu ERP/MES làm những việc gì?
Trước khi chọn máy, cần liệt kê việc mà trạm phải làm trong một ca. Ở phần lớn khu sản xuất, một trạm nhập liệu gánh bốn việc chính:
- Báo cáo sản xuất: bắt đầu lệnh, kết thúc lệnh, nhập số lượng đạt và số lượng lỗi, ghi lý do dừng máy. Đây là dữ liệu đầu vào cho các chỉ số như OEE và downtime trong MES.
- Quét mã: quét mã vạch hoặc mã QR trên phiếu lệnh, thùng nguyên liệu, thẻ nhân viên để hệ thống biết ai làm gì, với lô nào.
- In tem: in tem nhãn thành phẩm, tem lô, tem chuyển công đoạn ngay tại chỗ, thay vì chờ bộ phận kho in rồi mang xuống.
- Xem tài liệu: mở hướng dẫn công việc, bản vẽ, tiêu chuẩn kiểm tra theo đúng mã sản phẩm đang chạy.
Nếu doanh nghiệp đang cân nhắc vai trò của từng hệ thống, bài vì sao cần MES khi đã có ERP giải thích ranh giới giữa hai lớp phần mềm. Bài này chỉ bàn phần cứng.
Vì sao máy tính văn phòng đặt cạnh chuyền hay hỏng?
Đây là chỗ khách hàng hay quên. Họ nghĩ "chỉ cần một cái máy tính chạy được trình duyệt và phần mềm ERP", mà quên rằng máy đó sống trong môi trường công nghiệp. Chính môi trường mới là thứ quyết định chọn máy nào.
- Bụi và hơi dầu: khu gia công cơ khí có sương dầu tưới nguội, khu dệt may có xơ vải, khu bao bì có bụi giấy. Máy để bàn có quạt hút tất cả vào trong. Bụi trộn dầu bám lên tản nhiệt thành lớp keo, máy nóng dần, giảm xung rồi treo.
- Bàn phím và chuột: bẩn và hỏng nhanh nhất; phím kẹt, chuột không di được trên mặt bàn dính dầu.
- Găng tay: công nhân đeo găng vải, găng cao su hay găng chống cắt. Màn hình cảm ứng điện dung thông thường không nhận khi đeo găng, nên công nhân tháo găng ra, chạm tay dính dầu lên màn hình.
- Va đập: xe nâng, xe đẩy đi ngang qua; máy đặt trên bàn, dây thả lòng thòng rất dễ bị kéo rớt.
- Nguồn điện: trạm thường nằm cạnh máy có động cơ, biến tần. Điện chập chờn làm máy văn phòng khởi động lại giữa lúc đang ghi dữ liệu.
Một chiếc PC công nghiệp dạng panel giải quyết phần lớn các điểm trên bằng thiết kế: không quạt, mặt trước kín, cảm ứng thay bàn phím chuột, nguồn DC dải rộng và gắn chắc lên tay đỡ hoặc tủ điện.
Năm tiêu chí chọn máy tính nhập liệu tại nhà máy
1. Mặt trước đạt IP65 hoặc IP66
Cấp bảo vệ IP theo tiêu chuẩn IEC 60529 gồm hai chữ số. Chữ số đầu nói về bụi: số 6 nghĩa là kín bụi hoàn toàn. Chữ số sau nói về nước: số 5 là chịu tia nước, số 6 là chịu tia nước mạnh. Với trạm nhập liệu cần lau rửa hằng ngày, mặt trước IP65 là mức tối thiểu, IP66 cho thêm biên độ an toàn khi vệ sinh bằng nước.
Cần đọc kỹ chữ "front panel". Phần lớn panel PC chỉ kín ở mặt trước; mặt sau có cổng kết nối và khe tản nhiệt. Vì vậy cách lắp quyết định độ bền: gắn âm tủ (panel mount) thì mặt sau nằm trong tủ kín; gắn VESA lên tay đỡ thì mặt sau lộ ra, cần đặt quay lưng khỏi nguồn bắn dầu và không xịt nước vào phía sau.
2. Cảm ứng dùng được khi đeo găng và khi bề mặt ướt
Có hai công nghệ cảm ứng phổ biến trên panel PC công nghiệp:
- Cảm ứng điện trở (resistive): nhận lực nhấn, nên dùng được với găng tay bất kỳ, kể cả găng dày. Đổi lại, lớp phim mặt trên dễ trầy hơn kính và độ trong kém hơn.
- Cảm ứng điện dung (projected capacitive, viết tắt P-Cap): mặt kính phẳng, đa điểm, bền và dễ lau. Một số dòng có chế độ nhận găng mỏng và nhận chạm khi mặt kính ướt; khả năng này khác nhau theo model và cần thử với đúng loại găng công nhân đang dùng.
Trước khi chốt số lượng, hãy cho công nhân dùng thử máy mẫu với đúng loại găng của khu đó trong vài ca.
3. Cổng COM và USB cho máy quét mã, máy in tem
Máy quét mã vạch phổ biến hiện nay dùng USB và giả lập bàn phím (USB HID): quét xong, mã hiện vào ô đang chọn như vừa gõ phím. Nhưng nhiều máy quét gắn cố định trên chuyền, cân điện tử, đầu đọc RFID và một số máy in tem vẫn dùng cổng nối tiếp RS-232. Một trạm thường cần cùng lúc:
- 1 cổng USB cho máy quét cầm tay;
- 1 cổng USB hoặc LAN cho máy in tem nhãn;
- 1 cổng COM cho cân, máy quét cố định hoặc thiết bị đo;
- 1 cổng LAN nối về máy chủ ERP/MES, đôi khi thêm 1 cổng LAN riêng cho mạng máy móc.
Máy văn phòng mới hầu như không còn cổng COM. Panel PC công nghiệp vẫn giữ cổng COM thật trên mainboard, loại DB9, và một số dòng còn cấp nguồn 5 V hoặc 12 V qua chân cổng COM để nuôi luôn thiết bị ngoại vi, đỡ một bộ nguồn rời.
4. Gắn VESA, tay đỡ hoặc âm tủ
Đặt máy lên bàn là cách nhanh nhất để máy bị rơi. Panel PC có lỗ VESA ở mặt sau để gắn lên tay đỡ xoay, cột, giá treo tường; hoặc có ke để gắn âm vào mặt tủ điện. Tay đỡ xoay giúp chỉnh độ cao màn hình theo tầm mắt công nhân đứng, gom dây cáp đi dọc tay đỡ, không để dây thả trên lối đi. Tải trọng tay đỡ phải lớn hơn khối lượng máy ghi trên datasheet.
5. Không quạt, nguồn DC dải rộng, vỏ nhôm
Không quạt nghĩa là không hút bụi dầu vào trong. Nhiệt được tản qua vỏ nhôm có cánh tản nhiệt ở mặt sau, nên cần chừa khoảng trống phía sau máy, không ốp sát tường kín. Nguồn DC dải rộng cho phép lấy điện 24 VDC ngay trong tủ điện, ít chịu dao động điện lưới.

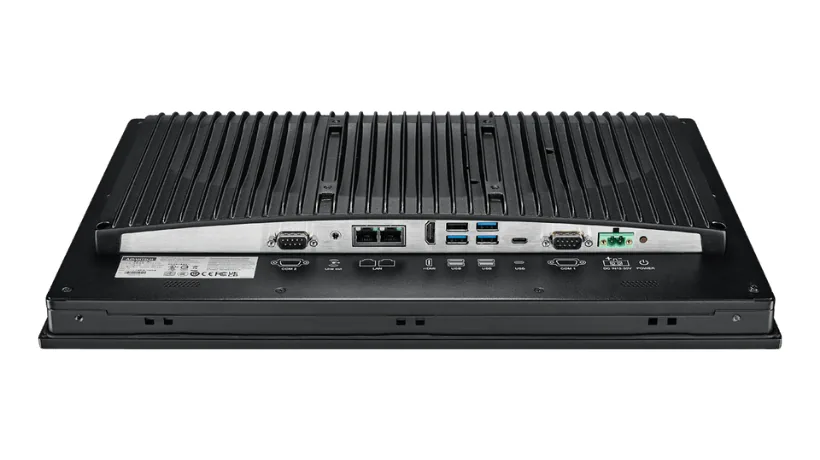

Ví dụ thiết bị: Advantech PPC-300W TGL
Dòng PPC-300W TGL của Advantech là panel PC không quạt với bốn cỡ màn hình 15,6", 18,5", 21,5" và 23,8", dùng chip Intel Core thế hệ 11. Với trạm nhập liệu, mấy thông số sau đáng chú ý:
| Hạng mục | Advantech PPC-300W TGL (theo datasheet) | Ý nghĩa tại trạm nhập liệu |
|---|---|---|
| Mặt trước | IP66 | Lau rửa mặt màn hình bằng nước, kín bụi |
| Cảm ứng | Điện dung P-Cap 10 điểm, mặt phẳng (true-flat) | Không có gờ viền giữ bụi dầu, lau một lượt là sạch |
| Cổng nối tiếp | 2 cổng: 1 RS-232, 1 RS-232/422/485 | Cân, máy quét cố định, thiết bị đo |
| USB | 3 x USB 3.2, 1 x USB 2.0, 1 x Type-C (chỉ USB) | Máy quét cầm tay, máy in tem, bàn phím phụ khi cần |
| Mạng | 2 cổng LAN (1 cổng 2,5 GbE) | Tách mạng ERP/MES và mạng máy móc |
| Nguồn | 12–30 VDC | Lấy nguồn 24 VDC trong tủ điện |
| Nhiệt độ hoạt động | -10 ~ 50 °C | Đặt ở khu không điều hoà |
| Sốc / rung | 10 G (IEC 60068-2-27); 2 Grms, 5–500 Hz với SSD (IEC 60068-2-64) | Chịu được rung từ máy và xe đẩy đi ngang |
| Lắp đặt | VESA 100; khoét tủ 413 x 262 mm cho bản 15,6" | Gắn tay đỡ hoặc âm tủ điện |
Cỡ 15,6" hợp với trạm báo cáo sản lượng và in tem, nơi công nhân chủ yếu bấm nút lớn và quét mã. Cỡ 21,5" hoặc 23,8" hợp với trạm cần mở bản vẽ, hướng dẫn công việc nhiều hình ảnh. Xem thêm các dòng khác trong danh mục Panel PC công nghiệp của IPC247.

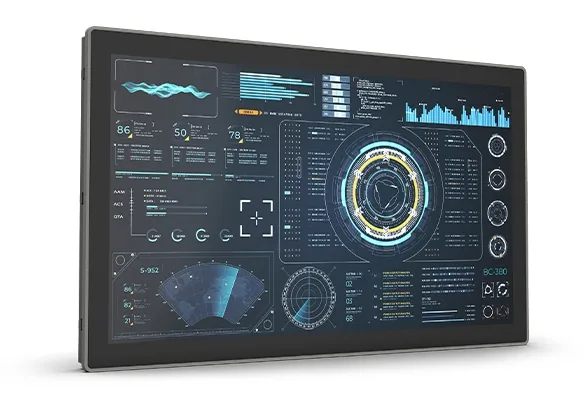

Ví dụ thiết bị: Cincoze CV-221C/P1301
Cincoze đi theo hướng khác: panel PC dạng mô-đun. Phần màn hình (CV-221C, 21,5", độ phân giải 1920 x 1080) và phần máy tính (P1301) là hai khối ghép với nhau. Khi cần nâng cấp cấu hình sau vài năm, doanh nghiệp có thể thay khối máy tính mà giữ lại màn hình đã lắp trên tủ.
Những điểm liên quan trực tiếp đến trạm nhập liệu, theo trang sản phẩm của Cincoze:
- Mặt trước IP66, khung nhôm đúc, bề mặt phẳng; khu chế biến có hơi ẩm hoặc cần lau rửa thường xuyên dùng được.
- Cảm ứng P-Cap chống chói, có tính năng wet touch tracking (vẫn nhận chạm đúng khi mặt kính dính nước).
- 2 cổng COM RS-232/422/485 dạng DB9, hỗ trợ cấp nguồn 5 V/12 V qua cổng, tiện cho máy quét mã hoặc thiết bị nối tiếp không có nguồn riêng.
- 3 cổng USB 3.2 và 1 cổng USB 2.0, 2 cổng LAN 2,5 GbE, thêm 8 kênh DIO cách ly để nhận tín hiệu từ nút bấm, cảm biến hoặc điều khiển đèn báo.
- Nguồn 9–48 VDC qua cầu đấu 3 chân, có bảo vệ ngược cực và quá áp.
- Không quạt; gắn âm tủ (kèm bộ ke) hoặc gắn VESA.
Với DIO, trạm có thể nhận tín hiệu nút "báo dừng máy" và điều khiển đèn tháp mà không cần thêm bộ I/O rời.
Vệ sinh và bảo trì trạm trong môi trường bụi dầu
Chọn máy đúng mới là một nửa. Nửa còn lại là quy trình vệ sinh để máy chạy bền:
- Lau mặt kính mỗi ca bằng khăn mềm và dung dịch tẩy nhẹ. Kiểm tra trong hướng dẫn của hãng loại dung môi được phép dùng, tránh dung môi mạnh làm hỏng lớp phủ chống chói.
- Không xịt nước áp lực vào mặt sau khi máy gắn trên tay đỡ, vì cấp IP chỉ áp dụng cho mặt trước.
- Định kỳ thổi sạch cánh tản nhiệt mặt sau. Máy không quạt vẫn cần lớp vỏ thoáng để toả nhiệt; lớp dầu bụi dày làm giảm khả năng tản nhiệt.
- Cố định cáp: dùng cáp có vít khoá cho cổng COM, kẹp giữ cáp USB, đi dây dọc tay đỡ.
- Bật chống ghi (write filter) nếu trạm chỉ chạy trình duyệt, để tránh hỏng hệ điều hành khi mất điện đột ngột.
Cấu hình phần cứng cần bao nhiêu?
Phần mềm ERP/MES hiện nay phần lớn chạy trên trình duyệt hoặc ứng dụng khách nhẹ. Chip tiết kiệm điện như Intel N97, Atom x7425E hay Core i3 là đủ cho trình duyệt, in tem và đọc mã; chỉ trạm mở bản vẽ 3D hay chạy camera kiểm tra mới cần Core i5/i7. RAM 8 GB và SSD 128–256 GB là hợp lý khi dữ liệu nằm trên máy chủ.
Nói ngắn: tiền nên dồn vào phần "công nghiệp" của máy (mặt trước kín, cảm ứng phù hợp, cổng đủ, nguồn DC, gắn chắc) hơn là vào CPU. Nếu cần tìm hiểu nền tảng phần mềm, bài MES là gì tóm tắt các chức năng chính mà trạm nhập liệu sẽ phục vụ.
IPC247 hỗ trợ gì cho trạm nhập liệu ERP/MES?
IPC247 cung cấp hàng chính hãng Advantech, Cincoze, AAEON và Siemens cho bài toán trạm nhập liệu tại khu sản xuất. Đội kỹ thuật tư vấn cấu hình theo điều kiện từng trạm: cỡ màn hình, loại cảm ứng, số cổng COM/USB, kiểu lắp đặt và nguồn. IPC247 báo giá trong 2 giờ làm việc, xác nhận tình trạng hàng khi báo giá, và cho mượn máy chạy thử theo thoả thuận từng dự án để công nhân dùng thử với đúng loại găng và đúng phần mềm của doanh nghiệp. Sau khi lắp đặt, đội kỹ thuật hỗ trợ cài đặt driver cổng COM, cấu hình máy quét và máy in tem, xử lý sự cố trong quá trình vận hành. Bảo hành chính hãng theo từng dòng máy, thời hạn ghi rõ trên báo giá.
